Полезные мелочи под капотом 😉
Всем доброго времени суток))
Решил рассказать об установленных ранее в подкапотном пространстве машинки полезных мелочах на которых сэкономил производитель VAG. Механической части в данной записи не касаемся — эта тема еще впереди 🙂
После покупки машины под капотом больше всего раздражал упор-кочерга удерживающий крышку в поднятом состоянии. В предыдущей машине, не молодом Golf 4, крышка успешно удерживалась газовым амортизатором 🙂
Было принято решение искать замену штатной конструкции.
Перебрав доступные варианты остановился на конструкции с газовым амортизатором от Hyndai Solaris.
В установочный комплект входят, собственно, газовый амортизатор 817700U200 (цена 11 долларов)…
…пара резьбовых штифтов с шаровыми наконечниками — номера 2K0827439 (цена 2 доллара) и 1U6827439B (цена 5 долларов), а так же пара шайб и гайка (нашел в гараже бесплатно:)
Установка крайне проста и подробно описана здесь www.drive2.ru/l/3797358/ и здесь www.drive2.com/l/9553117/, поэтому опишу кратко)
Из крепежной проушины на капоте вынимаем крепление штатного упора (упор вынимаем и выбрасываем в сторону горизонта:)) и используя шайбы устанавливаем на его место первый штифт…
выкручиваем из крыла крепежный болт и не его место закручиваем второй штифт.
На шаровые наконечники штифтов фиксируем газовый амортизатор…
… и получаем удобную и комфортную систему для удержания капота :)))
Амортизатор проработал около года, претензий нему никаких) Только гайка за зиму чуть заржавела))
следующим пунктом доработки стала установка уплотнителя который должен защищать подкапотное пространство от грязи летящей между капотом и рамкой радиатора.Есть масса вариантов уплотнителей, но выбор был сделан в пользу оригинального (номер 5J0 823 723) что бы было все по фен-шую :)))
Цена 10 долларов.

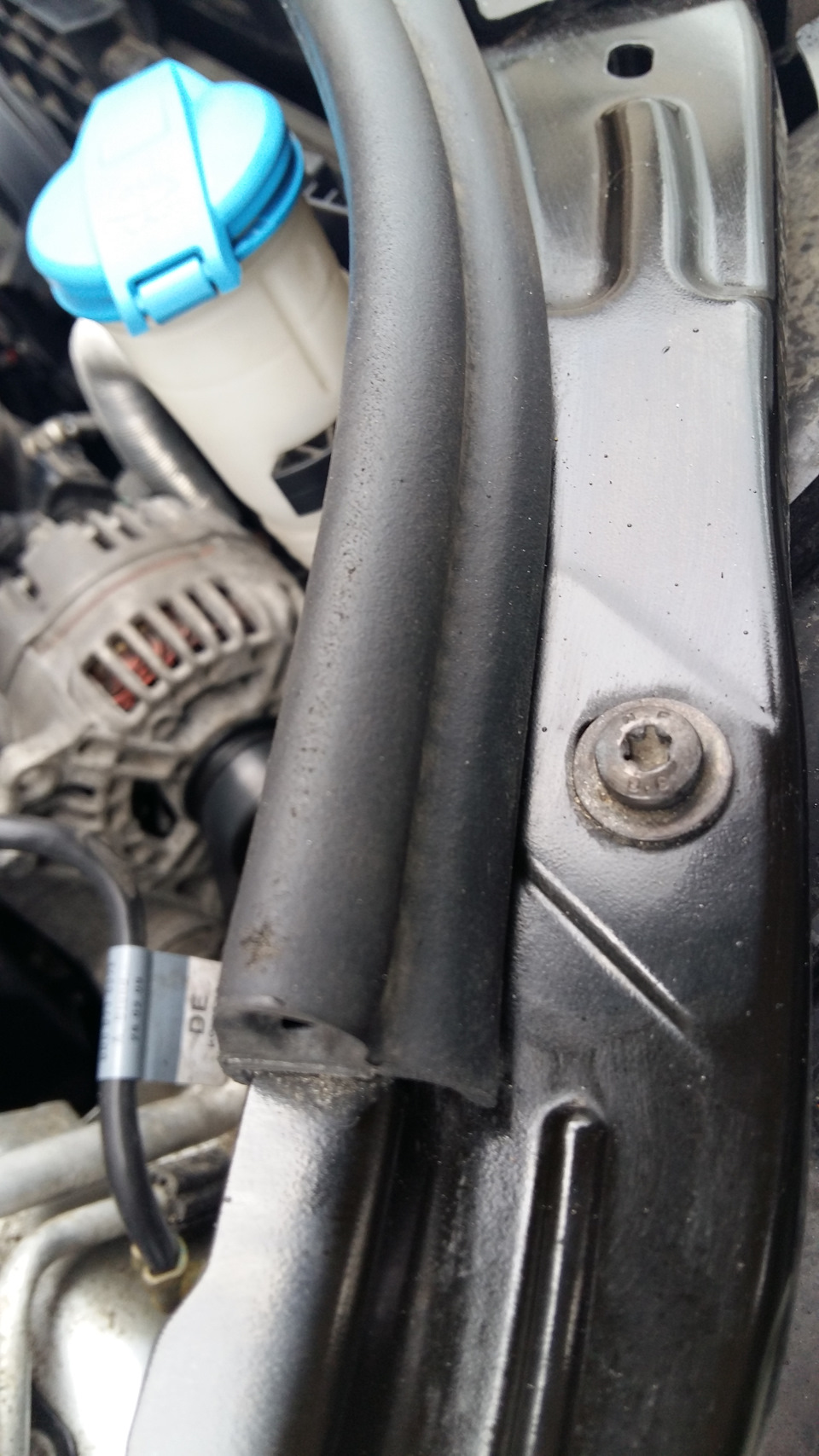

Уплотнитель просто надвигается на отбортовку рамки радиатора.
Полный обзор. Часть 1. Место водителя
Приветствую, шкодоводы (настоящие или будущие) и владельцы других марок.
Этой заметкой я открываю новый раздел в своем бортовом журнале, где я постараюсь описать автомобиль со всех сторон (в плане внешнего вида, эргономики, опций, ходовых и иных характеристик).
Эти обзоры, конечно, не претендуют на полную объективность, ведь я являюсь владельцем автомобиля (и это был осознанный выбор), но я постараюсь описывать не только его достоинства, но и недостатки.
Начать я решил с одного из главных мест в авто — с места водителя. В этой части мы будем смотреть на приборную панель. Для начала я уточню что речь идет о машине выпуска 2011 года комплектации elegance 1.6АТ с пакетом опций WFI (пакет #9) калужской сборки.
Дальше по ходу я буду двигаться по фото слева направо (начиная от двери водителя и заканчивая дверью пассажира)
Начиная с двери нас встречает довольно жесткий пластик, тем не менее не гадкий на ощупь. От недорогой машины требовать чего-то в этом плане сложно. Так же в двери присутствует вставка из ткани, к которой уже есть претензия — на ней очень легко остаются следы (этим же кстати страдает и центральный подлокотник)
К ручке открывания двери претензий в целом нет (хотя кому-то было неудобно).
Снизу в дверях есть большие карманы (класть туда что-то гремучее не рекомендуется — пластик жесткий и все будет брынчать) с расширением в передней части (для бутылки).
Выше, вдоль двери, имеется резиночка, которой можно прижать положенные в карман документы А4 (в бардачок то они не влезут)

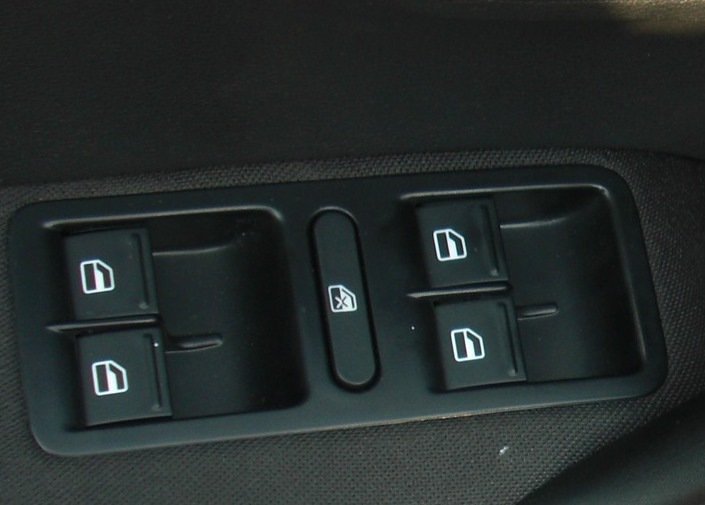

В комплектации с 4 стеклоподъемниками у водителя имеется управление всеми стеклами в авто, а так же возможность отключить управление подъемниками для задних пассажиров (от детей). Все 4 подъемника имеют функцию доводчика как вниз так и вверх (жмем до конца кнопочку и стекло закрывается/открывается полностью само)
Рядом имеется джойстик регулировки боковых зеркал с 4 положениями:
— левое зеркало
— правое зеркало
— ничего
— подогрев.
В первых двух положениях джойстик регулирует наклон зеркал, в третьем не делает ничего, в последнем просто включается подогрев. Он работает быстро и хорошо — размораживает лед, высушивает капли дождя. Регулировка наклона плавная и четкая. Из минусов — было бы логично включать подогрев зеркал автоматически с подогревом заднего стекла (вроде это можно активировать через VAG-COM провод)
В дверь и переднюю стойку встроены колонки, об этом будет отдельно в другой части (мультимедия).
Дальше, уже на передней панели, находим ручку регулировки света.
К сожалению фабия не имеет автоматического контроля светом даже в максимальной комплектации. Ручка имеет стандартные для VAG положения:
— «нет света» (при заведенном двигателей в этом положении горит дневной свет)
— габариты
— «есть свет» (в зависимости от положения переключателя под рулем это ближний или дальний свет).
При «вынимании» ручки на себя включаются передние и потом задняя противотуманки. Рядом расположено колесико регулировки наклона фар и маленькая полость без крышки для барахла (перчатки влезут кое-как, если сложить пополам). Внизу расположен рычаг открывания капота и заглушка, под которой находится блок предохранителей и кнопка отключения дневного света.
Про свет будет отдельная части (освещение снаружи и внутри).
Слева от руля мы имеем два отверстия воздуховода — одно направлено на стекло, второе можно регулировать. В целом в фабии хорошие регулировки воздуховодов с четкими положениями и приятными прорезиненными колесиками открытия-закрытия.
Да кстати, в этой коплектации вся передняя панель имеет очень приятный мягкий пластик… который правда кончается примерно через 15-20 сантиметров ближе к лобовому стеклу (что логично, так далеко руками уже никто не лазит)
Слева у стекла есть маленькая защелка для пропуска или талона ТО.
Левый подрулевой переключатель заведует светом (всё стандартно, ближний-дальний-моргнуть) и круиз контролем.
Круиз включается при нажатии на любую кнопку + или — и потом этими же кнопками можно поднимать и опускать скорость автоматически. Про сам круиз будет в отдельной части про умные системы.
Ну и конечно он управляет поворотниками. Фабия имеет приятную функцию «ленивого поворотника» — при легком нажиме на рычаг поворотник не фиксируется а мигает 3 раза, чего достаточно как раз для перестроения из полосы в полосу. Очень удобно, теперь не представляю себе жизнь без него.
Правый переключатель заведует всеми дворниками и омывателями а так же управляет бортовым компьютером (в моем случае — масксидотом).
Передний дворник имеет одно положение «прерывистой работы» (где частоту срабатывания можно изменить отдельной регулировкой на руле) и 2 положения для постоянно работы (медленно, быстро). При включения от себя включается задний дворник, который имеет один режим (прерывистый, без регулировки)
Из минусов — задним дворником нельзя как преденим просто один раз «махнуть» — надо включить и выключить его. С другой стороны — ручка итак имеет столько степеней свободы во все стороны, что я не верен осталось ли место для такой операции. Про бортовой компьютер будет отдельная часть.
Руль в меру пухлый, ухватистый, имеет эргономичные выемки по бокам. В целом очень удобный и с опцией кож. пакет — обшит тонкой мягкой кожей, вполне приятной на ощупь. Не обшитая часть впрочем тоже имеет жесткий, но нормальный пластик. В целом никаких претензий. «Бибикалка» работает при нажатии в любую часть центральной «кнопки» (с подушкой)
На руле слева имеется колесико регулировки громкости магнитолы и две кнопки переключения треков (в режиме проигрывателя) или сохраненных радиостанций (в режиме радио). Правая часть руля имеет заглушку под такой же блок кнопок, но к сожалению не задействована даже в максимальной комплектации.
Панель указателей (спидометр/тахометр и тд) в новой версии (конца 2010 года) имеет приятную белую подсветку и превосходно читается в любую погоду.
Ночью на дороге без внешнего освещения подсветка может показаться немного ярковатой и, к сожалению, регулировок не имеет. Шрифты аккуратные, разборчивые и претензий к этому блоку никаких. На самой панели расположен тахометр (слева), спидометр (справа), датчик температуры ОЖ (снизу тахометра) и датчик уровня бензина (снизу спидометра). Панель имеет большую россыпь лампочек предупреждающих о срабатывании систем esp, asr, abs. Других индикаторов (стояночный тормоз, свет) и ошибок (подушка, перегрев, масло) — всё это описано в инструкции.
О бортовом компьютере я расскажу отдельно, тут лишь упомяну что он имеет превосходную читаемость в любую погоду, гармонирует с остальной панелью на 100% и может показывать всю стандартную информацию — расход (мгновенный и средний), пробег, скорость, время в пути, остаток бензина (в километрах) либо данные с аудиосистемы (радио/трэк). Под компьютером расположены две кнопки — одна для управления им а вторая сбрасывает trip пробег.
Правее руля расположена кнопка отключения ASR (анти-пробуксовочной системы) и кнопка обогрева заднего стекла.
Выше находится 2 воздуховода и между ними кнопка аварийной сигнализации. Под ней заглушка (там могла быть опция отключения пассажирской подушкой безопасности, но это недоступно в российских комплектациях)
Рядом — блок контроля климатом (об этом будет отдельно) с двумя ручками (температура и скорость вентилятора). Кнопками можно менять направления потока и включить рециркуляцию. Так же есть кнопка принудительного включения/выключения кондиционера, срочного продувания лобового стекла (от запотевания, весь поток+кондиционер сразу на лобовое), кнопка рециркуляции и наконец кнопка полного автомата (которого достаточно в 99% случаев). Там же находятся 2 датчика температуры. Из минусов — в автоматическом режиме всегда горит индикация кондиционера, хотя он может быть и не включен. Понять в автомате работает кондиционер или нет невозможно. Климат мог бы быть и двух зонный, но учитывая небольшой внутренний объем машины это не критично.
Под климатом расположена мультимедийная система (в моем случае swing) которая имеет дисплей идентичный максидоту и идеально вписывает в интерьер.
Про неё будет отдельно, но в целом — мп3 играет, радио ловит. SD или USB — нет. AUX — есть. DVD не поддерживает.
Еще ниже находится место для мелочи, подстаканники (с прорезиненным дном!) кнопки центральной блокировки-разблокировки и кнопки подогрева сидений водителя и переднего пассажира с двумя режимами (на втором режиме жарит буквально через минуту).
Конечно рядом находим и селектор переключения передач, но про коробку я планирую писать отдельно. Там же и подлокотник, с ёмкостью внутри.
Шкода FABIA 1,4 CGGB (86л.с.). Как диагностировать автомобиль шкода. Точки массы автомобиля.
По мере выкладки электросхем автомобиля шкода фабия, стали поступать претензии чего это за хрень? Сказочные схемы и т.п. При этом при просьбе критиков объяснить, а в чем собственно проблема, началось нытье, что обозначения не такие же как в ELSA.
Да, не такие же. Но преимущества этих схем в их наглядности. Во-первых, не у каждого есть доступ к ELSA. Во-вторых, ELSA показывает только части схемы, и если пользователь не владеет пониманием как это работает, то это тоже будет вызывать неудоство. Поэтому эти схемы полезны тем, что они дают всю выбранную систему автомобиля и видно, куда и что идет. Естественно у ELSA есть преимущество, т.к. она дает и информацию по разъемам и по сечению проводов. Она называет блоки так, как они называются в программах по диагностике автомобиля и т.д. и т.п.
Поэтому кому как удобно, тот так и работает. Мне эти схемы удобнее, и лишь изредка, когда хочу что-то уточнить, я залезаю в ELSA.
Но почему я все-таки люблю конструктивную подчеркиваю критику, потому что она дает возможность увидеть новые возможности. Так и в этот раз один из авторов подсказал, что лучше выложить точки заземления из заводской программы, так как они более наглядные, и поэтому я решил это сделать.
Кто не знает, кузов автомобиля является минусовым проводом. Металлический кузов хорошо проводит электрический ток, а потому нет смысла тянуть минусовые провода через весь кузов на отрицательную клемму АКБ, и поэтому минус соединяется с кузовом. Таким образом точки заземления — места соединения минусовых проводов с кузовом автомобиля.
На этом рисунке мы можем увидеть точки массы автомобиля шкода фабия 2.
Здесь же мы можем увидеть точки массы шкоды фабия 2 «в живую».
Точки присоединения к массе. Перечень точек присоединения к массе в подкапотном пространстве
13 точка соединения на массу в подкапотном пространстве справа.
685 точка соединения на массу 1, на продольной балке впереди справа.
3 гибкая лента для соединения с корпусом, двигатель — кузов.
19 точка соединения на массу вблизи от катушки зажигания.
1 гибкая лента для соединения с корпусом, аккумуляторная батарея — кузов.
12 точка соединения на массу в подкапотном пространстве влево.
672 точка соединения на массу 2, на продольной балке впереди влево.
Рассмотрим эти точки более детально.
13 точка соединения на массу в подкапотном пространстве справа. Отмечена стрелкой.
685 точка соединения на массу 1, на продольной балке впереди справа, отмечена стрелкой А.
3 гибкая лента для соединения с кoрпуcом, двигатель кузов отмечена стрелкой В.
Отрицательный контакт aккумулятoра отмечен стрелкой А. 1 гибкая лента для соединения с корпусом, аккумуляторная батарея — кузов отмечена стрелкой В.
19 точка соединения на массу вблизи от катушки зажигания, отмечена стрелкой.
12 точка соединения на массу в подкапотном пространстве слева, отмечена стрелками.
672 точка присоединения к массе 2, на продольном лонжероне впереди слева, отмечена стрелкой.
Перечень точек присоединения к массе во внутреннем пространстве салона автомобиля.
687 точка соединения на массу 1 на среднем тоннеле.

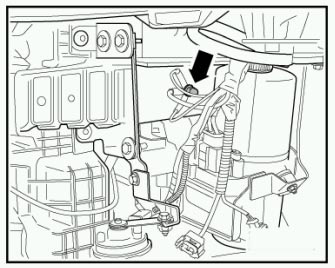

687 точка соединения на массу 1 на среднем тоннеле, указано стрелками.
Перечень присоединения к массе в багажнике.
50 точка соединения на массу в багажнике слева.

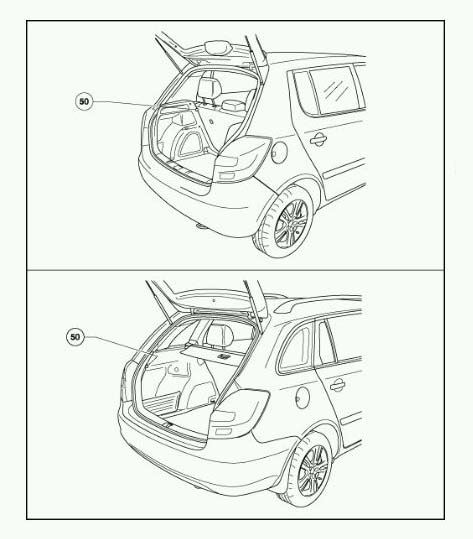

50 точка соединения на массу в багажнике слева хетчбэк, указана стрелкой.
50 точка соединения на массу в багажнике слева комби, указана стрелкой.
