Шнайдер или абб для дома что лучше

ABB, Legrand или Schneider Elerctric.
-2 УЗО 40А на 30mA
-1 Дифф 16А на 30mA
-8 автоматов на 16А (класс B желательно)
-2 автомата на 10А (класс B желательно)

Вот для ABB выбрал:
Автоматический выключатель АВВ 1-полюсный S201 B16 2CDS251001R1165
Выключатель автоматический ABB дифференциальный ток S201 L C16 AC30 2CSR245040R1164
Выключатель ABB дифференциального тока 2 модуля F202 AC-40/0,03 2CSF202001R1400
Автоматический выключатель АВВ 1-полюсный S201 B10 2CDS251001R0105

Но сомневаюсь в качестве.

Alexiy У меня вроде всё соответсвует. Я говорю про выбор вообще производителя

Нормальный производитель. Раньше я ABB всегда использовал, теперь на Schneider Electric специализируюсь. Оба производителя весьма достойные.

pagaz написал :
У меня вроде всё соответсвует. Я говорю про выбор вообще производителя

А что Вы вкладываете в понятие «качество»? Аккуратность нанесения логотипа на корпус автомата?
Выбор между Асti 9 iС60N и АВВ S200 чисто эмоциональный. Например, у S200 зажим крепче держит провод за счет большей его деформации при затяжке. В то же время у S200 нет моментного включения как у iС60N. Но с другой стороны моментное включение не актуально в быту, а у S200 двунаправленные зажимы, чего нет у iС60N. Зато у iС60N есть окошко аварийного срабатывания и 2 защелки для более удобного монтажа/демонтажа. А у S200 худшая защита от случайного прикосновения к зажиму, чем у iС60N, но зато глубина установки меньше.
Ну и так далее.
Главное не уподобиться тому ослу, который здох от голода стоя между двумя кучами сена.

Источник

12 лучших производителей автоматических выключателей

*Обзор лучших по мнению редакции expertology.ru. О критериях отбора. Данный материал носит субъективный характер, не является рекламой и не служит руководством к покупке. Перед покупкой необходима консультация со специалистом.

Автоматический выключатель устанавливается после ввода электричества в квартиру или дом. Он может быть общим или раздельным, для защиты проведенных линий в разные помещения к приборам-потребителям. Срабатывает автоматический аппарат на выключение двумя способами: при тепловой перегрузке и от короткого замыкания. В первом случае от прохождения повышенного тока внутри автомата нагревается пластина, размыкающая контакт. Это предохраняет проводку от расплавления обмотки. Во втором случае, при замыкании двух фаз, реагирует электромагнитный блок, мгновенно сдвигающийся в сторону выключения, что защищает кабель от возгорания, а электрооборудование от порчи.

В отличие от пробок-предохранителей автоматы многоразовые и после устранения проблемы их можно включить заново для восстановления электроцепи. Такими устройствами оборудуют жилые помещения, больницы, школы, мастерские и цеха. Чтобы облегчить выбор мы подготовили рейтинг лучших производителей автоматических выключателей, основанный на отзывах потребителей и характеристиках выпускаемой продукции.

Как выбрать автоматический выключатель

Перед рассмотрением рейтинга производителей напомним главные критерии выбора автоматических выключателей, чтобы последующие данные в ТОПе были понятны. Автоматы для защиты электроцепи выбирают, обращая внимание на:

Рейтинг лучших автоматических выключателей

Лучшие зарубежные производители автоматических выключателей

При выборе автоматических выключателей большинство отдают предпочтение зарубежным брендам, поскольку они более качественные и долговечные. Вот рейтинг производителей из Европы и США, которые имеют наиболее надежную репутацию.

Этот производитель в рейтинге относится к шведскому бренду и известен многим профессионалам своим ярко-красным логотипом с аббревиатурой. Компания имеет самый широкий ассортимент автоматических выключателей, среди которых новейшие модели TruOne и другие. Диапазон номинального тока от 0.5 до 100 А покрывает потребности в любом здании. Кроме выпуска электротоваров производитель занимается обучением, организовав в России Университет АББ. В Центре обучения заказчики и мастера могут получить полную информацию о применяемых технологиях, чтобы лучше понимать преимущества продукции.

Наши эксперты внесли производителя в рейтинг лучших как самого надежного. Автоматические выключатели шведского бренда имеют много положительных отзывов как среди обычных пользователей, так и в профессиональных кругах. Защитные устройства изготовлены в прочном пластиковом корпусе и снабжены крепкими ручками, не обламывающимися даже при частом использовании. Это лучший вариант для оборудования щитовой в квартире или частном доме, чтобы забыть о замене испорченных автоматов.

Достоинства

Недостатки

Legrand

Это французский производитель, занимающий второе место в рейтинге лучших и выделяющийся широким ассортиментом продукции. Сегодня в каталоге присутствуют четыре линейки: DRX – для промышленности, и DX, RX, TX для бытовых нужд и небольших мастерских. Производитель выпускает автоматы с полюсами от 1-го до 4-х. Разработчик применяет корпуса, защищенные от пыли, и упрощенный доступ к клеммам. Фишкой компании является выделение пустого места на фронтальной панели (над тумблером), чтобы электрик при монтаже мог нанести вспомогательную маркировку.

Мы добавили производителя в рейтинг, поскольку у него есть модели, рассчитанные на самое высокое напряжение и силу тока. Компания выпускает автоматические выключатели с номиналом от 6 до 630 А, включая 125, 260, 320 и 400 А. Это позволяет использовать их не только в быту или гостиничных комплексах, но и на производствах, где эксплуатируются мощные станки. Пользователям нравится в отзывах, что кроме серий B и C у производителя есть устройства с фиксируемыми настройками, где владелец может сам выбрать скорость срабатывания в зависимости от подключенного оборудования.

Достоинства

Недостатки

Schneider Electric

Этот французский производитель уверенно вошел в ТОП-3 и узнаваем по своему зеленому значку на белом фоне. Компания является мировым экспертом в области управления электроэнергией и существует на рынке уже 170 лет. Среди автоматических выключателей доступны три серии: Acti9, Easy9 и Домовой. По номиналу срабатывания устройства рассчитаны на показатель от 0.5 до 63 А. Производитель уделяет большое внимание безопасности, поэтому все клеммы утоплены глубоко внутрь корпуса, а входные отверстия отлиты с ребрами жесткости, чтобы предотвратить облом от давящего толстого провода.

Мы включили производителя в рейтинг, поскольку у него много моделей в модульном исполнении. Выпуск нескольких однофазных автоматов в одном корпусе упрощает обустройство щитовой, экономит место и ускоряет подключение. Владельцам и электрикам в отзывах нравятся удобные рукоятки тумблеров, содержащие углубления на перекладине — за счет этого автомат удобно запустить в работу после срабатывания.

Достоинства

Недостатки

General Electric

Это американский производитель, автоматы которого можно узнать по ярко-оранжевым тумблерам. Компания специализируется исключительно на бытовой серии, разрабатывая автоматические выключатели с номиналом от 0.5 до 63 А. Отключающая способность предусмотрена у всех моделей на едином уровне 6 кА. На рынке присутствует до 30 видов защитных устройств, взаимодействующих с одно- и трехфазной сетью. Производитель предлагает продукцию для сетей 230-400 В переменного тока. Покупатели в отзывах делятся, что из именитых брендов электротовары этой фирмы немного дешевле.

По мнению наших экспертов производитель заслужил место в рейтинге за высокие показатели износостойкости. Самый дешевый автоматический выключатель от этой марки способен перенести до 10000 срабатываний по электрической части (электромагнитная катушка, отсекающая контакт во время короткого замыкания) и 20000 разъединений по механической части (разрыв цепи при статичном нагреве). Поэтому к устройствам американского бренда стоит присмотреться, если происходит частое срабатывание автомата даже несмотря на правильно подобранные значения.

Достоинства

Недостатки

Siemens

Немецкий бренд в рейтинге, известный на весь мир. Выпускает автоматические выключатели трех серий, из которых SY делают непосредственно в Германии, а SJ и SX в Чехии и Румынии. Но качество у всего товара хорошее. Отключающая способность срабатывает при 6 кА. У автоматов предусмотрены отверстия для заведения кабеля сечением от 0.5 до 35 мм2. Винты, фиксирующие затяжку клемм, имеют шляпки под шлицы Pozidriv. Это обеспечивает крепкую фиксация и сохранение формы шляпки даже при неоднократном переподключении.

Мы включили производителя в рейтинг, поскольку его продукция отличается мягкостью привода. Если автоматический выключатель сработал, то восстановить цепь очень легко благодаря податливому рычагу с минимальным сопротивлением. Пользователям в отзывах нравится их особенная конструкция, смещенная к нижней части (а не посередине, как у других производителей), что упрощает доступ пальцами в узкой распределительной коробке.

Достоинства

Недостатки

Moeller

Продукция, выпускаемая в Сербии. Производитель предлагает в каталоге серии автоматических выключателей PL4, PL6, PL7 и FAZ. У них номинальный ток ограничен показателем 63 А и допускается подключение кабеля сечением 25 мм2. Цифра линейки указывает на мощность автомата, где PL4 самая слабая (до 4.5 кВт). Существует еще одна отдельная промышленная серия PLHT, которая рассчитана на пропуск напряжения через кабели сечением 32 мм2 и силу тока 125 А. Модели FAZ включают расширенный функционал, где покупатель может выбрать отключающую способность по стандарту 6 или 10 кА.

Наши эксперты занесли производителя в рейтинг лучших за высокую безопасность автоматических выключателей. В отличие от других товаров из рейтинга у каждого автомата предусмотрено окно под тумблером, изменяющее цвет при срабатывании. Красное окно свидетельствует о разомкнутой цепи, а зеленое и включенном положении. Мастерам в отзывах нравится универсальность подключения, где можно выбрать крепление к штырьковым или вилочным шинам.

Достоинства

Недостатки

Лучшие российские производители автоматических выключателей

Отечественные компании по производству автоматических отключающих устройств шагнули за последнее время далеко вперед. Были применены новые технологии по литью корпусов, созданию контактной группы и разработке дизайна. Вот рейтинг российских производителей, товары которых помогут немного сэкономить относительно европейских брендов.

Контактор

Первое место в рейтинге отечественных производителей занимает завод «Контактор». Сперва предприятие выпускало классические модели автоматических выключателей, но потом переквалифицировалось и стало ориентироваться на промышленных сериях. Компания производит выключающие устройства как для монтажа на шины в щитке, так и в отдельных корпусах, предназначенных для вынесения на индивидуальное место и закрытия кожухами. Бытовая серия обозначается «Кпро» и поддерживает силу тока до 100 А, все остальные автоматы исключительно промышленные.

Как установили наши эксперты автоматические выключатели этого производителя не имеют аналогов в рейтинге по максимальной мощности защитных устройств. Кроме самой «младшей» серии ВАЗ, рассчитанной на токи до 250 А, установки «Протон» способны взаимодействовать с напряжением до 1600 А, а линейка «Электрон» до 6300 А. Как видно из характеристик и отзывов это лучший вариант для крупных производств и предприятий с большим количеством электрического оборудования, нуждающегося в защите.

Достоинства

Недостатки

Отечественный производитель из рейтинга, начавший свою деятельность с 1945 г. Сегодня производственные площади занимают 60000 м2, на которых функционирует до 1900 станков. Продукция компании поделена на две линии и выпускается под брендами «КЭАЗ» (классические автоматы, проверенные временем) и KEAZ Optima (воплощающем все новейшие разработки и ноу-хау). Отличительной чертой производителя является изготовление выключателей автоматического типа как для постоянного, так и для переменного тока.

По мнению наших экспертов производитель достоит быть в рейтинге, поскольку постоянно развивается и старается не отставать от европейских технологий. Например, у него в каталоге есть серия автоматических выключателей OptiDin BM, которые отличаются тонким дизайном и защелками на корпусе. Новинка позволяет нацепить на себя независимый расцепитель или модули вспомогательных контактов. Все действия происходят в одно касание, что нравится мастерам в отзывах.

Достоинства

Недостатки

DEKraft

Отечественная компания с названием Delixi Electric, выпускающая автоматические выключатели под брендом DEKraft. Отдельная линейка была запущена в Москве в 2007 г и теперь известна в России, СНГ и за рубежом. В Европу поставляется под вторым названием бренда Himel. Производственные мощности расположены на территории Китая в трех городах, что содействует выпуску большого объема продукции и доступной стоимости.

Мы добавили производителя в рейтинг как самого лучшего по цене и сроку службы товаров. При размыкании контактов от короткого замыкания аппарат выдержит 6000 циклов, а вот если проводка будет греться постепенно от увеличенной нагрузки, то прибор сможет разъединять цепь и восстанавливаться после остывания перемычки до 25000 раз. Такой способностью не обладают даже европейские аналоги.

Достоинства

Недостатки

Этот производитель в рейтинге с юридическим адресом в России, но выпуск электротоваров налажен в Китае для удешевления процесса. Каталог компании насчитывает около 4000 позиций, среди которых 200 типоисполнений автоматических выключателей. Каждый год бренд старается разрабатывать новые модели, для чего действует собственная лаборатория, а испытания, для солидности, заказываются в независимых европейских центрах. Среди модульных автоматов выпускают модели с 18-ю вариантами номинального тока от 0.5 до 64 А и характеристиками В, С и D.

Производитель добавлен нами в рейтинг, потому что изготавливает лучшую продукцию по цене, причем автоматические устройства у него не самого низкого качества. Например, модели имеют глубоко посаженные контакты, узкий корпус из толстого пластика и активное индикаторное окошко с двумя цветами (красный и зеленый). При этом стоят они в два раза дешевле импортных, что нравится абсолютно всем пользователям в отзывах.

Достоинства

Недостатки

Лучшие китайские производители автоматических выключателей

Мы включили в рейтинг и китайские компании, активно поставляющие свою продукцию в Россию и СНГ. По цене товары стоят аналогично российским и даже ниже, поэтому устройства отлично подойдут для защиты проводки в местах с небольшими нагрузками и минимумом техники.

Это китайский производитель в рейтинге, являющийся прямым конкурентом российскому IEK. Выпускает аналогичные по цене товары и примерно одинакового качества. С 2001 г производитель назывался «Флавир», но в 2007 году провел ребрендинг марки и расширил ассортимент, выйдя на международный уровень. Сегодня компаний имеет 40 производственных площадок и более 3500 наименований товаров. По автоматам существуют одно-, двух- и трехполюсные устройства, рассчитанные на переменный ток 240/400 В. Минимальное значение номинального тока начинается от 6 А.

Мы отметили производителя в рейтинге ввиду наличия в ассортименте выключателей с изоляцией, выдерживающей 690 В против 660 В у конкурентов. Если произойдет высокий скачок напряжения, то они лучше переживут его. Побеждает этот доступный товар и по количеству электрических циклов отключения: 10000 против 6000.

Достоинства

Недостатки

CHINT

Товары компании Chint — это «чистый Китай», не пытающийся замаскироваться под другие страны. Но производитель ведет выпуск изделий на заводе и предоставляет широкий выбор автоматических выключателей, что было бы невозможно при «кустарном» производстве. Модульные устройства поделены на серии NB1, DZ47, DZ158, NBH8. К линейке NB1 дополнительно выпускаются аксессуары. Все устройства рассчитаны на переменный ток до 400 В. Автоматы выполняются в узком корпусе с защитой IP20.

Наши эксперты оценили и добавили производителя в рейтинг как выпускающего самую дешевую электропродукцию. Все мастера и обычные пользователи в отзывах соглашаются, что это самый доступный вариант. При этом Chint — является «промышленным Китаем», а не самопальной продукцией, и товары сопровождаются сертификатами качества.

Источник

Образцовый квартирный электрощит — новая концепция

В предыдущей записи я опубликовал некоторые размышления на тему «а зачем делать как все?», особенно учитывая что эти «все» бездарно копируют друг у друга, собирают не оптимальные изделия, попутно взвинчивая цены до небес. Чтож, хватит. )))

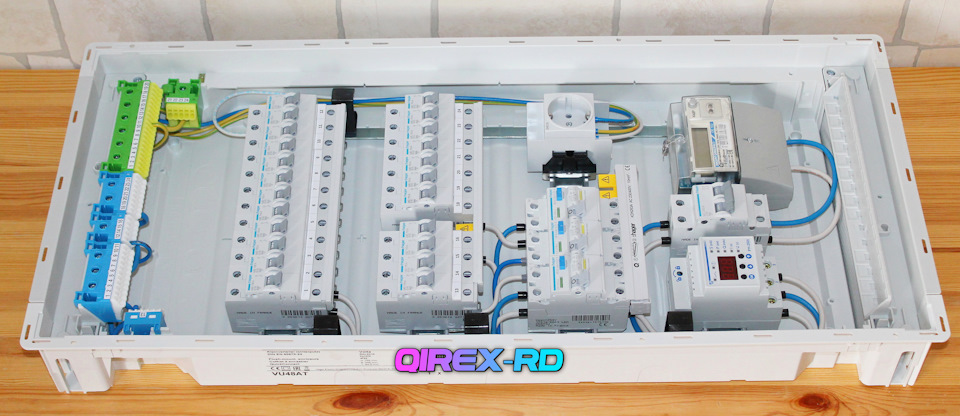

Знакомьтесь, это мой вариант образцового электрощита для небольшой квартиры (40-80 м2), который вы можете скопировать для себя, собранный на комплектующих одного из топовых европейских производителей — Hager.

Кто долго следит за моим блогом возможно помнят комментарии под самыми первыми записями (

2 года назад), где меня спрашивали чего бы я взял если не АББ? Если не помните, можете угадать с первого раза что я отвечал. А кто не верит может пойти проверить. 🙂

Хагер не слишком известен в России, а зря. Это Немецкая компания (основана в 1955 году), производства которой находятся о в Европе, основные: Франция, Германия, Италия.
Именно Хагер первыми в 1976 начали производство УЗО на территории Германии. Это я к тому что это не новодел и не китайчатина.

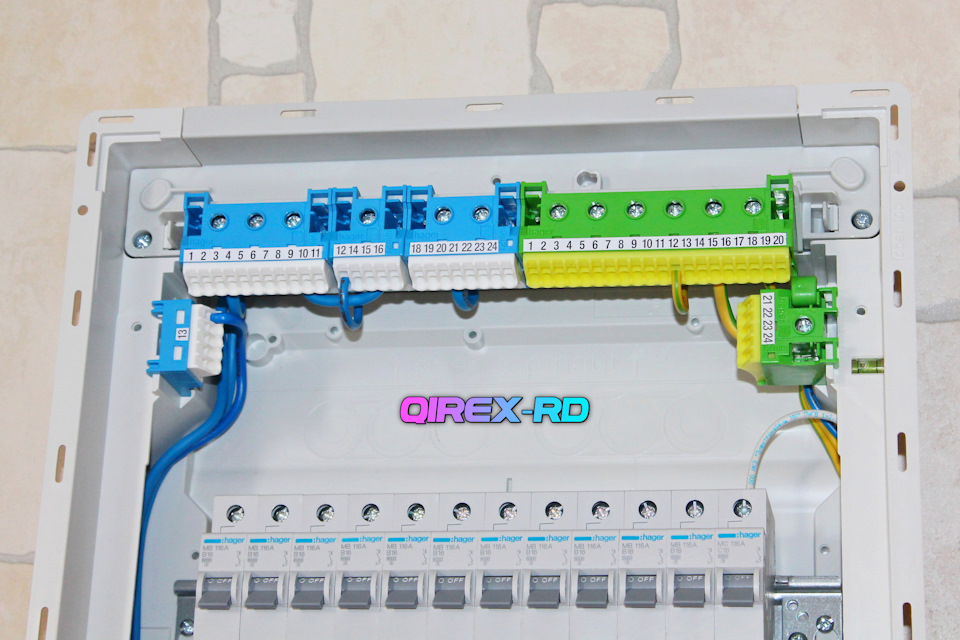

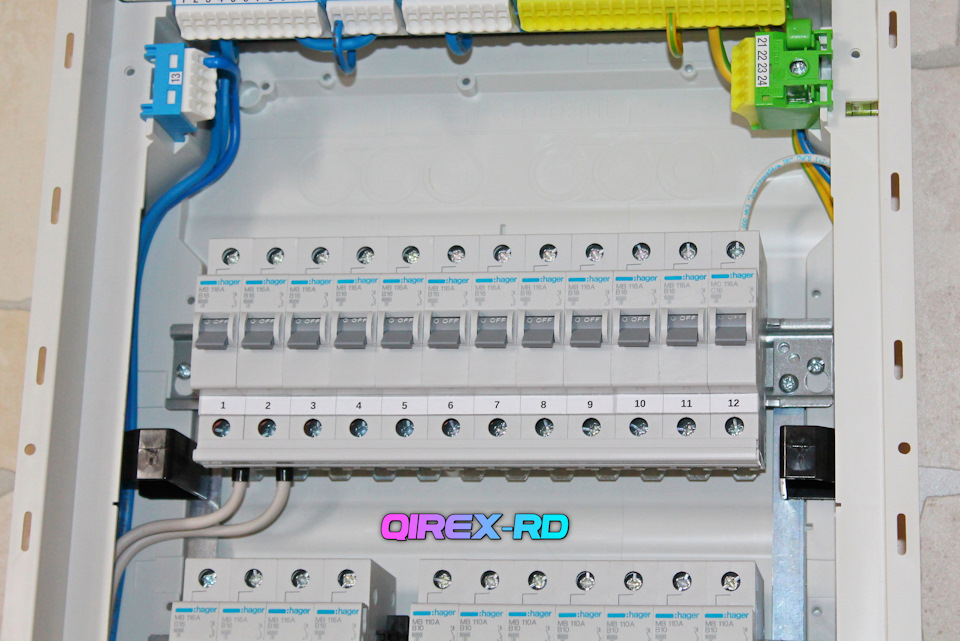

Это первое что должно было броситься вам в глаза, ввод у щита снизу, а вывод всех линий сверху.

Почему? Ну например потому что это логично, ведь проводка почти во всех случаях сейчас делает по потолку (а если вдруг нет, то могу тоже самое собрать но под пол).

Такой компоновке способствует монтажная система Хагер, где оригинальные вилочные шины ставятся снизу, т.е. выводы у автоматов получаются сверху. После чего все нулевые и заземляющие шины тоже логично поставить сверху. Все провода подключаются в верхней части щита, где специально для этого, много места.

Преимущества очевидны, не нужно ничего тянуть через весь щит, все подключения в одном месте, всё аккуратно и наглядно.

Так же это способствует более адекватном расположению самого щита на стене, особенно если в нем присутствует электросчетчик (не забываем, там норматив на высоту установки).

Подключение делается проще простого, все автоматы имеют цифровую маркировку, соответствующая же есть и на самозажимных нулевых и заземляющих шинах. Т.е. перепутать что-то… это надо постараться.

При таком способе сборки уменьшается количество проводов и соединений между автоматикой. И если сами провода (при условии что они качественные и нужных сечений) погоды не делают, то снижение количества мест соединений — прямое повышения надежности и уменьшение переходных сопротивлений. Как приятный бонус — экономия на времени сборки и расходников, что в свою очередь ведет к снижению цены.

Еще важны момент — обратите внимание что все провода «снаружи» и в свободном доступе. Ни один провод не заходит за динрейку, нет ни одной кабельной стяжки или какого-либо крепления проводов. Это сделано специально, для полной ремонтопригодности и/или диагностики если таковые потребуется в дальнейшем. И несмотря на это, красота и чистота. Согласитеть, это круто. 🙂

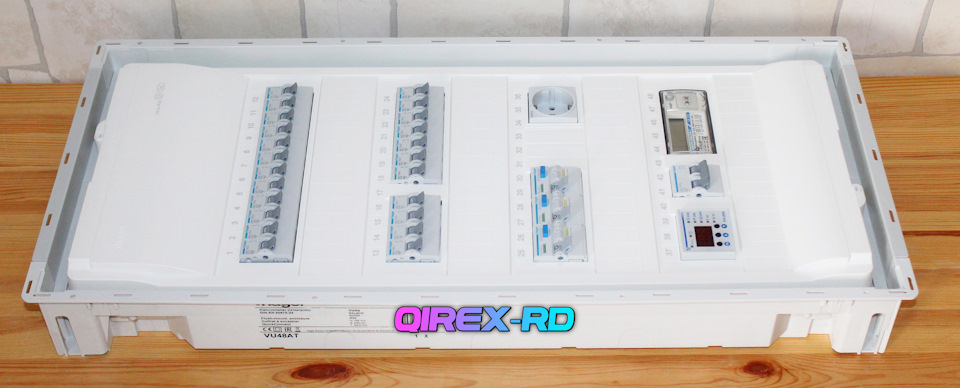

Собранный таким образом щит:

— наполнен великолепной автоматикой (токовая характеристика автоматов — В, тип УЗО — А)
— компактен снаружи но просторен внутри
— интуитивно понятен в подключении (справится абсолютно любой)
— обладает премиальной отделкой (дверца и рамка метал а не пластик)
— удобен в расположении и в эксплуатации
— обладает повышенной надежностью по сравнению с «традиционной» сборкой
— имеет вишенку на торте 😉

Вишенка на торте — цена

И вот тут самое интересное.

При том что итоговое изделие гораздо более качественное и технологичное, с премиальной отделкой, итоговая цена на 30% ниже чем на более неказистое АББ, которое я использовал ранее.

Это свело на нет все бюджетные щиты которые я собирал раньше на ABB с автоматикой SH/FH, и поставило крест на использование их пластиковых боксов, которые Хагеровским в подметки не годятся, но цена почему-то одинаковая.
Топ сегмент АББ на сериях S/F и боксах с металлическим дверцами тоже стал не нужен, ведь по качеству и продуманности они все равно не дотягивают до Хагеровских.
Разве что совсем «нищее» ABB Basic-M ничем не перебить, оно остается лучшим в ультра-бюджетном сегменте.

В общем мне удалось достичь поставленной перед самим собой цели: начать собирать бескомпромиссные по качеству и электробезопасноти щиты, которые будут доступны практически ВСЕМ.

Примечание: щит что на фото в этой записи, уехал он в Ямало-Ненецкий АО.

Не думайте что я показал какой-то один щит и на этом всё… нееееее…))))

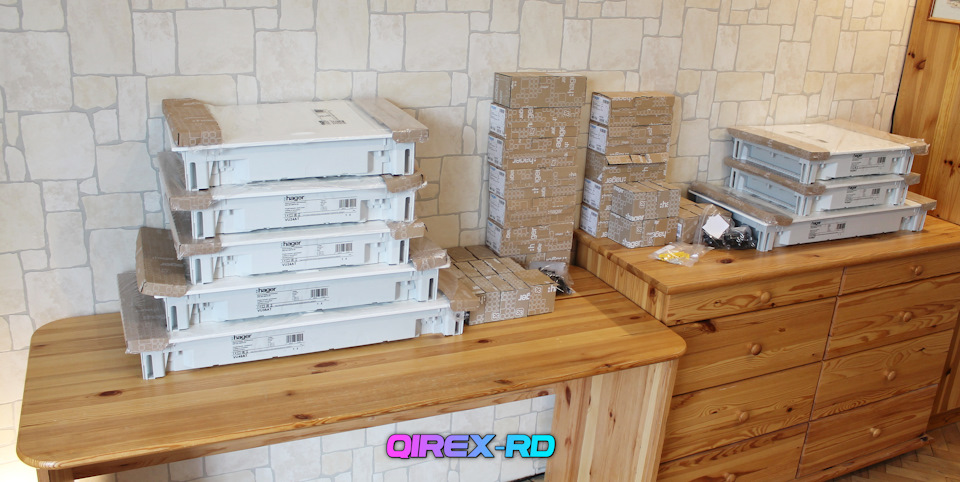

Вашему вниманию представлены ДВА котеджа, один слева (на столе), второй справа (на комоде).
Оба каменные, оба 3 этажа и 300м2, оба с генераторами. Но есть большое различие между ними: один отапливается газом (в нем 3 щита), а другой тепловым насосом (в нем 5 щитов). У обоих домов — выделенные в отдельный щит фазные распределители (!).

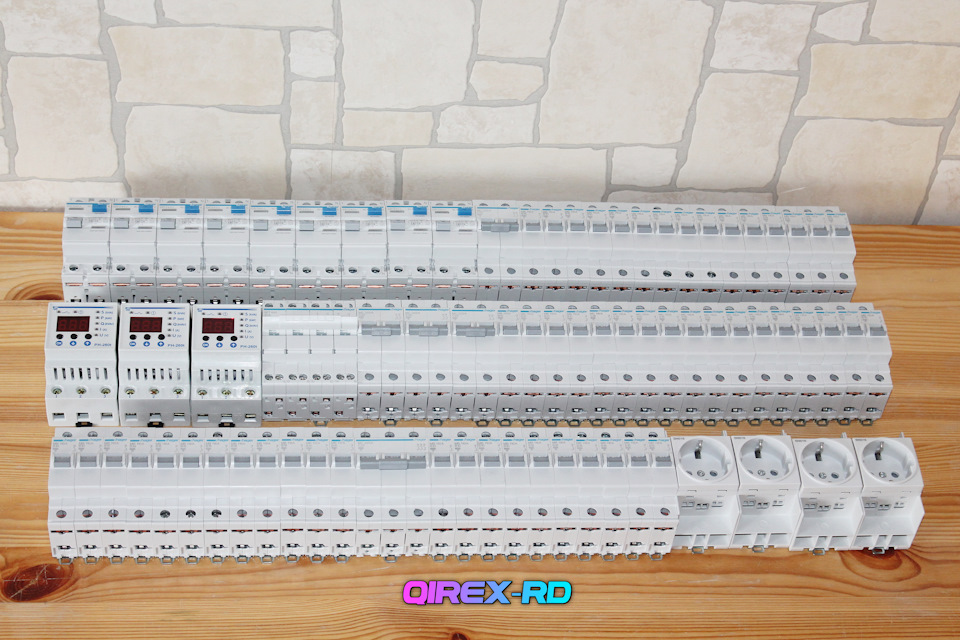

В распакованном виде каждый из них выглядит примерно вот так.

И вот об этом следующая запись… которую я должен был сделать еще два месяца назад, но всё никак.))
Так же потихоньку допишу те статьи которые обещал всем ранее.

Уже поступил первый «неловкий» вопрос о том, а почему автоматы в щите не соединены? )))

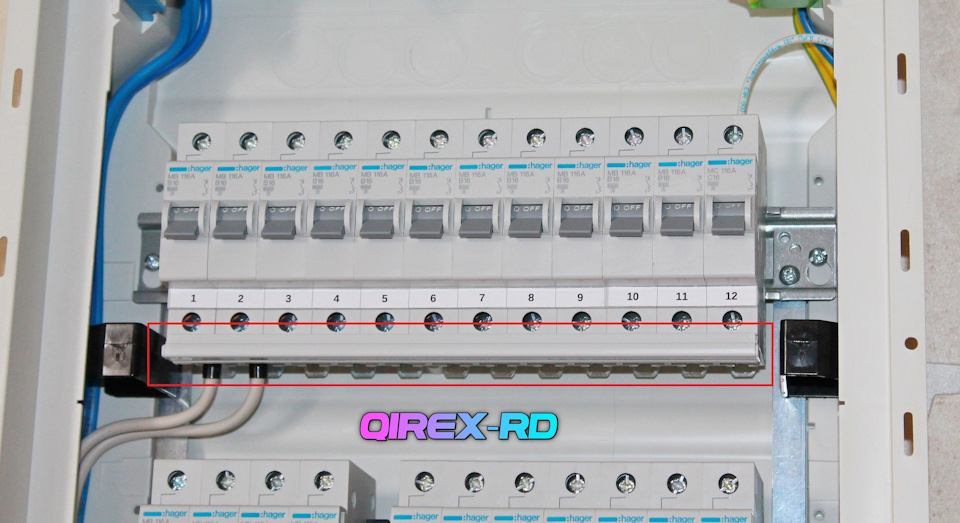

Поясняю… Вот это вот…

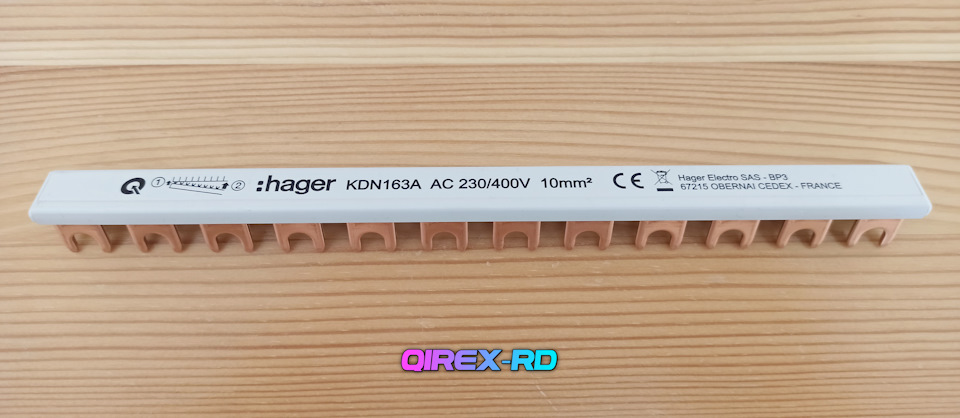

Это медная вилочная шина…

Эквивалентна 10мм2 проводу. Есть схожая модель и для очень высоких мощностей, 16мм2.
Если будут еще вопросы, задавайте, прямо сюда размещу ответы.

—-
Остальные мои статьи по электрике вы найдете тут.

Комментарии 133

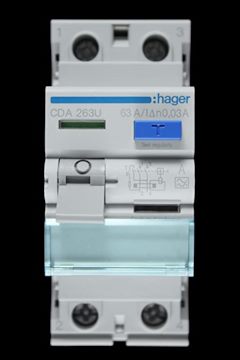

Можно я вопрос задам про подключение хагеровского УЗО? У них вводы тоже снизу или всё-таки сверху, согласно нумерации — 1 вход, 2 выход? Спасибо.

И снизу и сверху, они электро-механические.

Любо на такое смотреть. Прошлый щит собирал ABB, теперь заинтересовал Hager. Удивился, что у него ценник раза в 2 ниже

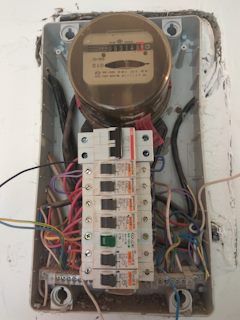

Посмотрел как все красиво, прям теперь тянет перебрать этот… 20 лет уже ему…
Электрик алкаш собирал

Не худший вариант кстати. Нынешние алкаши ухитряются собирать хуже!

Алкоголь стал хуже…)
Мозг деградирует быстрее…

А почему УЗО по току больше чем вводной рубильник?

Потому что равно или больше.

по сути нет смысла ставить больше 32 А и переплачивать за 40 А?

Шаг по токам УЗО у Hager — 16, 25, 40, 63.
Можно даже 63А поставить, а переплата там безумные 200р (конец света).

А как по вашему мнению стоит ли на индукционные плиты ставить УЗО? с одной стороны видимы металлических частей у плиты нет (керамичское стекло), а если производить какие то работы то все равно ее отключать.

На всех линиях должны быть.

хмм, прикольно, залип, может уже тысячу раз спрашивали, но все же, автоматы подключаются снизу? Их получается без разницы где вход где выход? хоть сверху хоть снизу?

Да. Сказки про «только сверху» — пережиток прошлого.

хмм, круто) я собрался дома щиток перебрать, убрать совдеповские черные автоматы, а там все вводы снизу, ещё подумал — блин, всегда же сверху делали. И так отложил в долгий ящик. Потому что подумал — ну его нафиг, провода короткие, оставлю пока так. Наверно возьмусь все-таки. Но я вместо автоматов сразу дифы хочу поставить, чтобы хоть какая-то защита была, да и места там очень мало ставить автомат + узо.

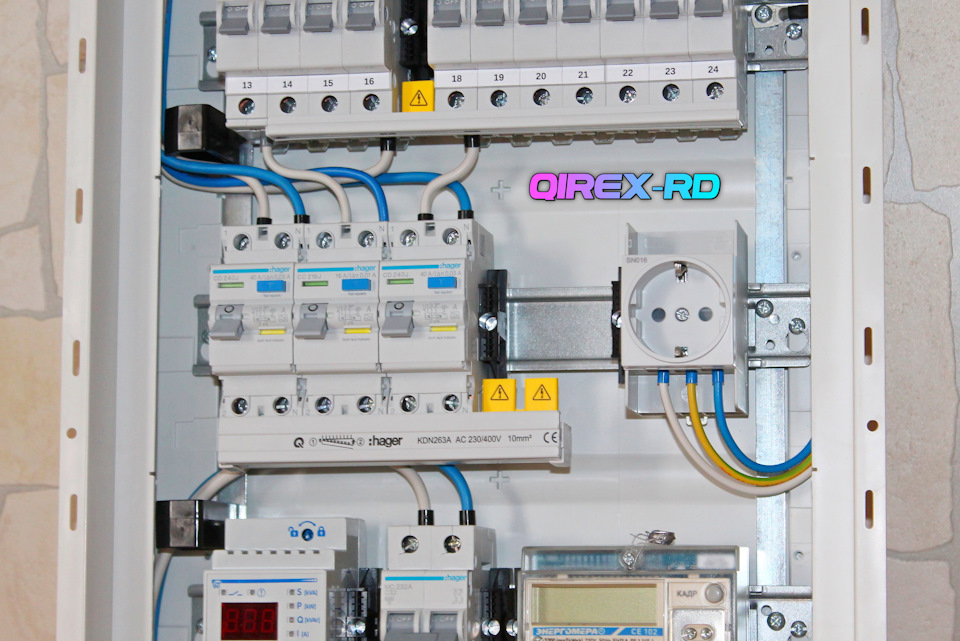

А не кажется, что УЗО неправильно соединены с автоматами? Все-таки 1 выход и 2 выход это как-то в логику не вписывается. Ну и прям стрелочка есть 1->2 3->4

Когда ты логику сам придумал, то наверное да. А когда пользуешься схемой подключения от самого производителя (как это делаю я) — нет.

То есть схема на приборе, на которой аж стрелочка нарисована — хрень?

1. Это клемма с контактом изображена, а не стрелочка.))))
2. Объединяющая вильчатая 2Р шина стоит снизу и это единственное место для ее установки. Это не о чем не говорит?))))

Российские представители говорят всё проще — Хагер разрешает и то и то подключение.
По вильчатой шине двояко — никто не обязывает ставить одним рядом УЗО и соединять их, как и ставить одним рядом УЗО и его потребителей. В случае разрешения подключать в оба направления работает на какой-то из этих вариантов.

Именно, как хочешь так и подключай ибо это электромеханическое узо.

Вильчатая снизу закладывает логику сборки. Пользоваться ей или нет это уже на личное усмотрение. В чем логика и почему она именно такая — объяснено в тексте записи.

Когда ты логику сам придумал, то наверное да. А когда пользуешься схемой подключения от самого производителя (как это делаю я) — нет.

Когда ты логику сам придумал, то наверное да. А когда пользуешься схемой подключения от самого производителя (как это делаю я) — нет.

Тот провод соединяет розеточные группы. На фото не видно, на фазной шине отмечено разделение.
УЗО 1 (Розетки) — 1-12 + 14-16, (17 резерв)
УЗО 2 (Стиральная машина) — 13
УЗО 3 (Свет) — 18-24

Все, теперь понял, спасибо.

Розетки тоже HAGER? А как в них зажимаются провода?
Следующим этапом будут АВ с безвинтовыми пружинными зажимами?
Для информации: я для себя (в щитах как показано здесь — нафиг не надо) решил все вводы в щиты делать через клеммы, изучив рынок нашёл отличное предложение от феникса на трёхуровневые клеммы (L N PE) по цене 1/2 от АВВ.

Удобно конечно, но чем больше соединений до розетки-лампочки или иных потребителей-тем больше поломок?

В простых щитах клеммы это баловство и развод на бабки. Ну т.е. в 99% квартирных щитов им не место.

Удобно конечно, но чем больше соединений до розетки-лампочки или иных потребителей-тем больше поломок?

Это не критично совсем. Зато если много линий, то ОЧЕНЬ удобно — не нужно создавать никакие шины дополнительные, а всё делать перемычками на клеммах. Разумеется, если в щиток заходит 20 линий, то смысла в клеммах нет.

А не сложно набросать, за какие группы потребителей отвечает каждое УЗО в этом щите? Особенно интересует, где выделенная мокрая зона.

И почему в этом случае нет группы неотключаемых линий, как в предыдущих вариантах? Пожелание заказчика?

Да пожелание заказчика.

А ты не сталкивался с продукцией Doepke? Что оно хоть такое?

Матероное слово какое-то. Есть еще автоматика Sassin. 🙂

Ахха, можно двумя названиями автоматики очень обидеть кого-то 🙂

доеб.тся- пососать- что новое в брендах, где такое чудо увидеть, уж не спрашиваю даже где купить…

Выбираю три УЗО на стиралку и два бойлера.
Посмотрел каталог продукции украинского представительства Хагер.
У них есть УЗО с отключающей характеристикой 10мА с номинальным током только 16А.
С током от 25А и выше идут уже 30мА.

Как так то? Это у нас бедный ассортимент? Или в 2020м году уже 10мА не так актуально, а можно безопасно юзать 30мА?
Да и вообще что-то очень тяжко стало найти 25А 10мА. Только Шнайдер один в наличии, и тот АС.

И как у Хагера распознать электромеханическое УЗО среди электронных?

Узо на 10ма были и есть на 16А. 25А это отрыжка шнайдера.
Никак, у них все узо электромеханические, как и у АББ.

О, по электромеханическим не знал. Спасибо.

По току утечки. Но ведь на линию с автоматом 16А нужно ставить УЗО с порогом на ступень выше, т.е. 25А+? Или это интернетовское заблуждение?
В твоих работах вижу УЗО на 16А.

Нет не надо, это придумали быдло-электрики. В любом каталоге и рекомендациях производителей НЕТ такого. Ток не отключения 1.13 заложен в конструкцию. УЗО 16А на автомат 16А.

Нет не надо, это придумали быдло-электрики. В любом каталоге и рекомендациях производителей НЕТ такого. Ток не отключения 1.13 заложен в конструкцию. УЗО 16А на автомат 16А.

Наверное не в УЗО, а в ДИФ?УЗО по превышению тока не работает, на 16а АВ должно ставиться УЗО 25а, объясни- что не так?
Я не быдло-электрик и считаю-УЗО должно быть на уровень выше по току, чем защищаемая АВ сеть!

А с чего ты так считаешь?) Сам придумал или таки быдло-электрики подсказали?

Еще раз повторяю — вся информация берется только и исключительно из технической документации производителя используемой автоматики, а не от 3-х лиц непонимающих что они делают. Термины «я думаю» «я считаю» относятся только к быдло электрикам, а у настоящих специалистов нет и не может быть мнений, лишь техническая документация и рекомендации производителей. Даже ПУЭ идет лесом т.к. отстало от прогресса лет на 30 и не имеет никакого отношения к современным стандартам.

Понял 🙂 Да расходники то я куплю, уже понял что нужно. Но кажется и остальное придется самому делать.

А про мини щиток и замену автоматов в этом — что думаете?

За работу (просверлить кирпичную стену полметра + сделать ввод кабеля через нее) и расходники (3метра 2х6 кабель, новые сип орехи и крепление на стену). он назвал мне 3200р. А так как мне нужно было срочно сделать нормальный ввод оптики через этот же вход кабеля, то я не торговался и не искал кого то еще. Зря наверное, потому что у него «потерялся телефон, сломалась машина…» От МКАД до дачи 45 минут по Калужскому, чуть дальше новой больницы.

Тогда пусть делает. 🙂

Порядок типовых цен — чисто выезд 3000р, а дальше уже за делать, расходники отдельно.

Спасибо, вроде подобрал нужное. Осталось найти нормльного электрика, потому что наш «коммерческий дачный», какой то мутный и не хочет ехать, даже после того как сам назвал цену, а я на нее согласился.

У меня еще один вопрос, хотя их как обычно десятки. Насколько здравая мысль, не откладывать на неизвестное будущее «вот сделаю когда нибудь прекрасный щиток, сделаю все красиво и даже заменю проводку во всем доме (хаха, 2 этажа, подвал и мансарда, вся проводка скрытая)», а просто заменить ввод на нормальный ВВГНГ 2×10мм2, и поставить перед этим дачным ужасом мини щиток с автоматом С32, УЗО 63А 300ма + реле напряжения и оттуда кабель на старый щиток. Из старого щита убрать древний счетчик (на столбе счетчик уже есть, до ввода в дом), убрать двухполюсный автомат С32, на его место поставить пару однополюсных и все старые однополюсные автоматы заменить на B16 (сейчас С16).

А на самом деле я все хочу спросить — нельзя ли позвать посмотреть на все это и проконсультировать, что с этим все можно сделать нормально или может есть знакомый хороший электрик по Калужскому шоссе, в Троицке например? Потому что я не знаю элементарных вещей (хоть и пытаюсь читать про это все свободное время) — типа как провести ввод кабеля сквозь кирпичную стену. что-бы на года и надежно (не промерзало, не протекло и не сгорело на солнце до стены).

А сколько тот кекс за это хотел? Чисто для понимания, а поедет ли туда кто-нибудь за эти деньги.

У меня несколько вопросов чайника.
Вводная — к дому подходит СИП. переходит на фасаде на нечто типа 4*1.5 (скрученные попарно) которые заходят в дом (труба через кирпич). Дальше щит, в котором один провод (фаза наверное) идет на входящий автомат ABB SH202L (если не путаю), а второй провод (ноль) идет сразу на шинку, с которой и разводится. То есть автомат используется наполовину (ппц). Потом к 7 автоматам 16А подключаются 14 проводов (то есть иногда по 2-3 впихнуто) и уходят куда-то в стену в разные стороны.

1. Хочется поменять ввод на 2*10 ВВГнг LS. Его прямо во входящий автомат прикрутить или лучше на клеммы какие то и потом многожильной 10кой на автомат?

2. Реле напряжения УЗМ 51С — ок? Может у Хагера или SE есть аналог свой качественный? Знаю что у ABB нет (cs cs читал).

3. Обще теоретический вопрос — зачем в щитах (про который пост) отдельно шинки земли и ноля, если они вообще-то где-то должны объединяться, если я правильно понимаю? В чем вообще идея, что нужно почитать?

1) Сразу в автомат.
2) Нет, Новатек РН-260т ок (последней ревизии). У Хагера есть — 14к управляющая часть + 3к контактор.
3) ru.wikipedia.org/wiki/%D0…B%D0%B5%D0%BD%D0%B8%D0%B5

Есть какая то разница, какой «зажим ответвительный прокалывающий для сип» покупать? Или любой IEK (под нужные диаметры) пойдет?

Источник
